Vierkantstift im Lieferumfang enthalten

Der Vierkant hat 7mm Durchmesser und ein Länge von 60 mm damit steht er ca. 30 bis 35 mm ins Fenster vor. Dies entspricht dem Standard heutiger Normfenster und passt überall wo handelsübliche industriell gefertigte Fenstergriffe eingesetzt werden.

Der Stift kann (muss aber nicht) mit einer Madenschraube fixiert werden, um ggf auch weiter ins Fenster hineinzustehen.

Sollten Sie längere oder kürzere Vierkantstifte benötigen, so können Sie diese in der Kategorie Eisenwaren & Zubehör in jeder beliebigen Länge bestellen.

Schrauben im Lieferumfang enthalten

Die enthaltenen M5 Gewindeschrauben haben eine Länge von 40mm und passen in alle heutigen Normfenster, an denen handelsübliche industriell gefertigte Fenstergriffe eingesetzt werden.

Sollten Sie Holzschrauben oder längere oder kürzere Gewindeschrauben benötigen, so können Sie diese in der Kategorie Eisenwaren & Zubehör in der gewünschten Länge bestellen.

Lieferumfang

• Fenstergriff mit fest montierter Rosette nach Wahl, geeignet auch für moderne Drehkippfenster
• Gewindeschrauben, passend für Fenster nach aktueller Norm (IV68, IV78, IV92)
• Vierkant (7 x 7mm) passend für Fenster nach aktueller Norm, Sondermaße auf Anfrage

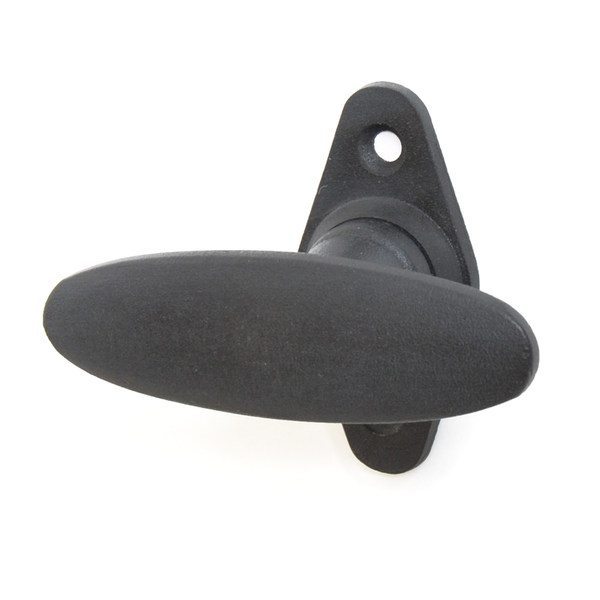

Vollolive in klassischer Form

Traditionell wird diese Griffolive so montiert, dass sie waagerecht steht, wenn das Fenster geschlossen ist und senkrecht, wenn es geöffnet ist. Dies stellt insbesondere bei auswärts öffnenden zweiflügeligen Fenstern sicher, dass die Griffolive nicht beim öffnen an den anderen Flügel stößt.

Beachten Sie, dass eine Vollolive bei einem einflügligen Fenster ausreichend Abstand zur Laibung hat, da Sie sie ansosnten nicht bequem drehen können oder sie sogar gegen die Laibung stößt. In diesem Fall verwenden Sie eine Halbolive.

Länge Fenstergriff: 90 mm
Breite Fenstergriff: 27 mm
Abstand vom Fenster: ca. 40 mm
Gesamthöhe: ca. 51 mm

Historische, Klassisch-geschwungene Rosette Nr. 81

Diese Rosette ist nur 3mm flach hat keine Rasterung. Die Rasterung ist auch bei modernen Fenster technisch nicht notwendig, sie würde aber dafür sorgen, dass der Griff horizontal oder vertikal einrastet, was manchmal aus optischen Gründen gewünscht wird.

Länge der Rosette: ca. 64 mm
Breite an der breitesten Stelle in der Mitte: ca. 32 mm
Breite im Bereich der Schraubenlöcher: ca. 18 mm
Schraubenlochabstand: 43 mm (heutige Norm)

Moderne Rasterrosette

Diese Rosette entspricht in Funktion, Form und Abmessungen modernen Fenstergriff-Rosetten. Die Rasterfunktion sorgt dafür, dass der Griff in waagerechter oder senkrechter Position einrastet. Damit stellen Sie sicher, dass die Griffe immer genau senkrecht oder waagerecht stehen.

Länge: 62 mm
Breite: ca 32 mm
Schraubenlochabstand: 43 mm (heutige Norm)



Historische, Klassisch-geschwungene Rosette Nr. 81

Diese Rosette ist nur 3mm flasch hat keine Rasterung. Die Rasterung ist auch bei modernen Fenster technisch nicht notwendig, sie würde aber dafür sorgen, dass der Griff horizontal oder vertikal einrastet, was manchmal aus optischen Gründen gewünscht wird.

Länge der Rosette: ca. 64 mm
Breite an der breitesten Stelle in der Mitte: ca. 32 mm
Breite im Bereich der Schraubenlöcher: ca. 18 mm
Schraubenlochabstand: 43 mm (heutige Norm)


Moderne Rasterrosette

Diese Rosette entspricht in Funktion, Form und Abmessungen modernen Fenstergriff-Rosetten. Die Rasterfunktion sorgt dafür, dass der Griff in waagerechter oder senkrechter Position einrastet. Damit stellen Sie sicher, dass die Griffe immer genau senkrecht oder waagerecht stehen.

Länge: 62 mm
Breite: 28 mm
Schraubenlochabstand: 43 mm (heutige Norm)

Lange schmale Rosette Nr.88

Lange schmale Rossette mit elegantem Design. Diese Rosette ist nur 3mm flach hat keine Rasterung. Nur für Holzfenster geeignet.

Länge: 141 mm
Breite: 27 mm
Schraubenlochabstand : ca. 123 mm
